KS型
- 受注生産品
シールドトンネル用可とうセグメントです
シールド工法による発進立坑及び到達立坑付近などシールドの要所に設置して、地震や不等沈下等で発生する複雑な応力や伸縮・曲げ・捩れ・せん断等の変位を吸収・開放し、シールドの安全性を確保します。
| 対応サイズ | 御指定の寸法もしくは現地調査にて設計致します |
|---|---|
| 使用圧力 | 耐水圧0.5MPa |
| 材質 | 管体：SS400他 ボルト・ナット：SCM435他 ゴム：CR |
| 塗装 | 管体：変性エポキシ樹脂塗料 ボルト・ナット：ダクロタイズド処理 ※その他、対応可能な塗装もございますので、ご相談ください。 |

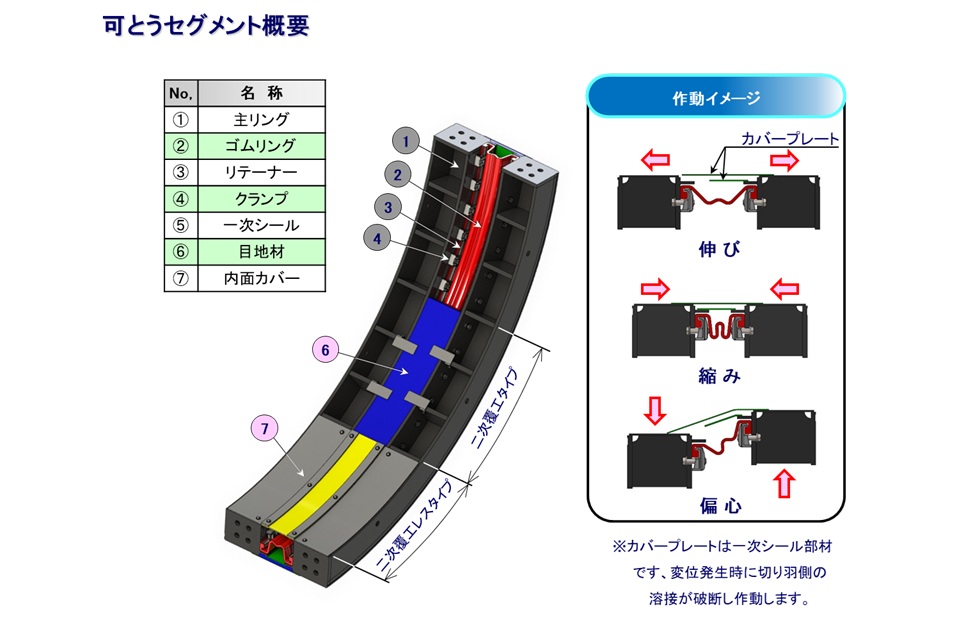

可とうセグメント構造

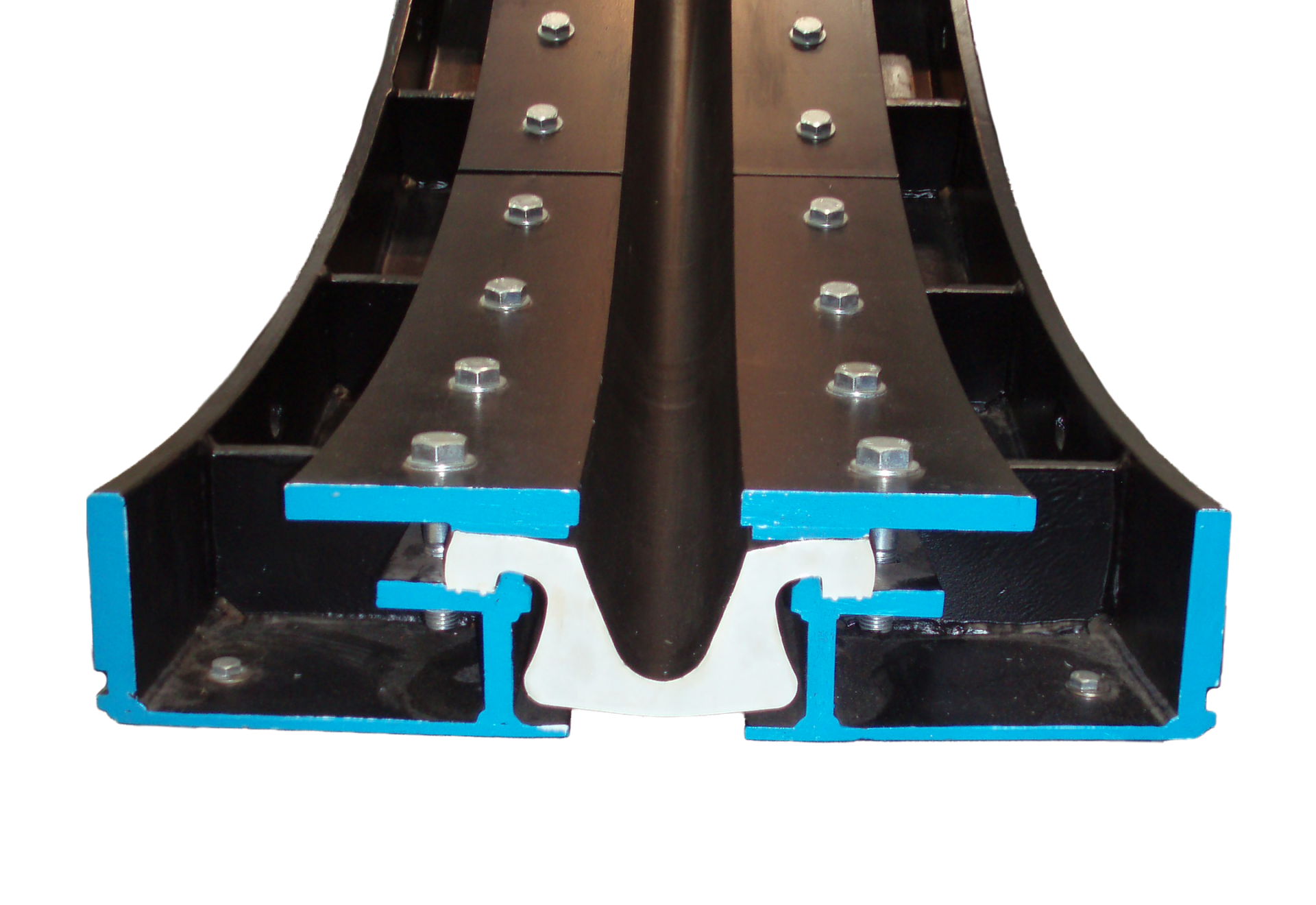

可とうセグメント外観

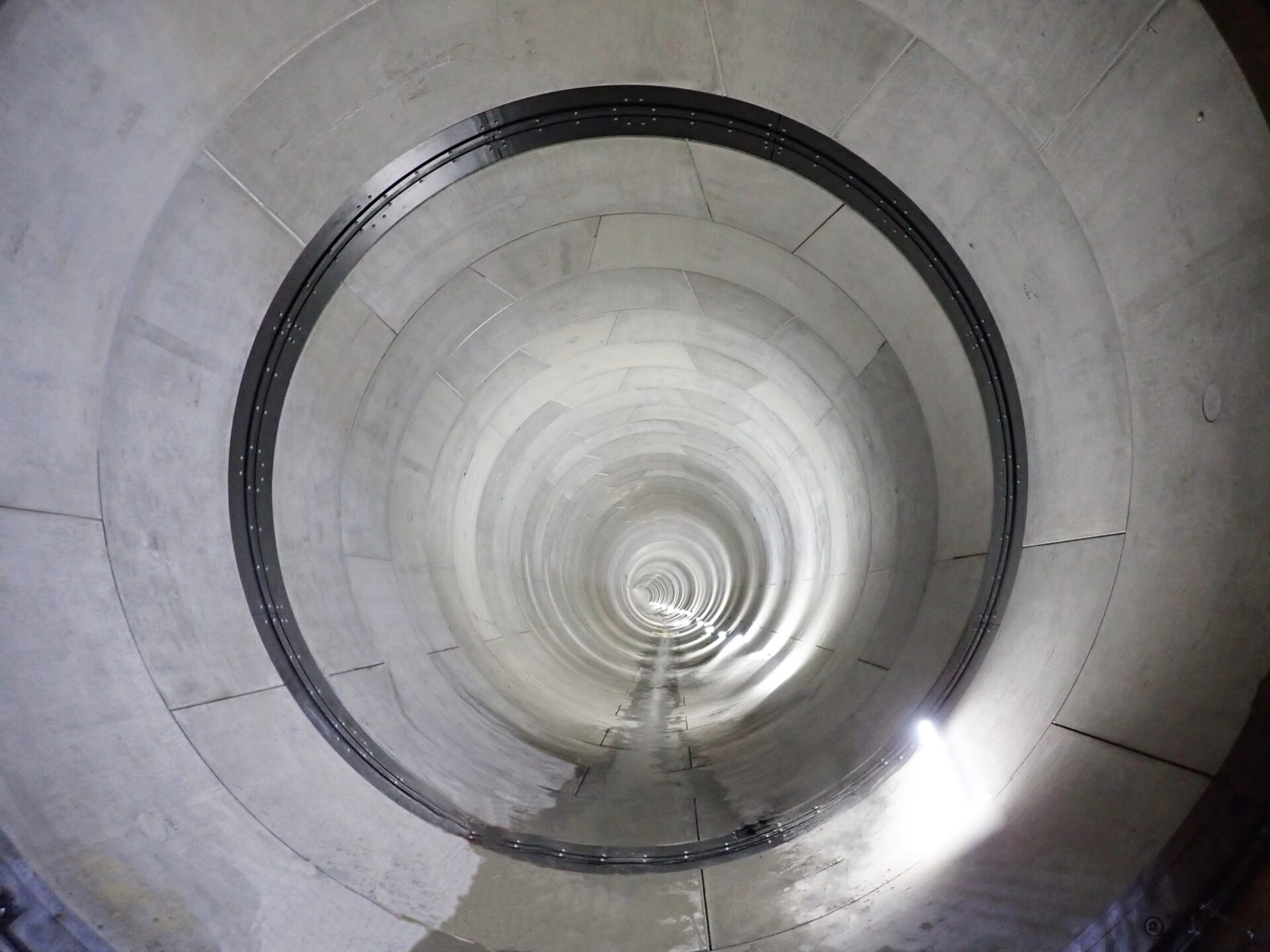

可とうセグメント設置状況

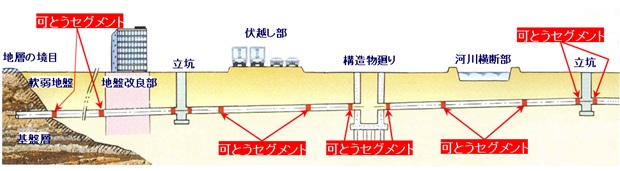

使用場所
可とうセグメントイメージ
閉じる
可とうセグメント構造
閉じる
可とうセグメント外観
閉じる
可とうセグメント設置状況
閉じる
使用場所
閉じる
可とうセグメントイメージ
シールドトンネル用可とうセグメントです
シールド工法による発進立坑及び到達立坑付近などシールドの要所に設置して、地震や不等沈下等で発生する複雑な応力や伸縮・曲げ・捩れ・せん断等の変位を吸収・開放し、シールドの安全性を確保します。
| 対応サイズ | 御指定の寸法もしくは現地調査にて設計致します |
|---|---|
| 使用圧力 | 耐水圧0.5MPa |
| 材質 | 管体：SS400他 ボルト・ナット：SCM435他 ゴム：CR |
| 塗装 | 管体：変性エポキシ樹脂塗料 ボルト・ナット：ダクロタイズド処理 ※その他、対応可能な塗装もございますので、ご相談ください。 |
実績
- 下水幹線シールド発進及び到達立坑付近
- 雨水貯留管シールド発進及び到達立坑付近
- その他各種シールド
製品の特徴
-

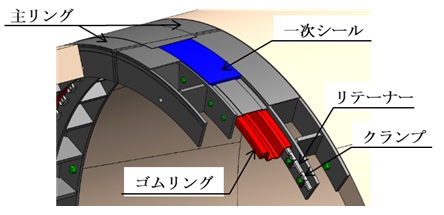

01可とうセグメントの構造
シールドの掘進作業時は一次シールで止水し、掘進完了後にゴムリングを取り付け、可とう性を発揮した止水構造となります。
-

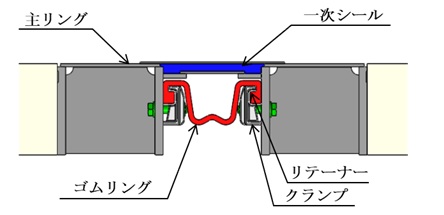

02可とうセグメントの断面
リテーナーによりゴムリングをくわえ込み、それをクランプにて固定し、ゴムリングを主リングへ圧接します。
-

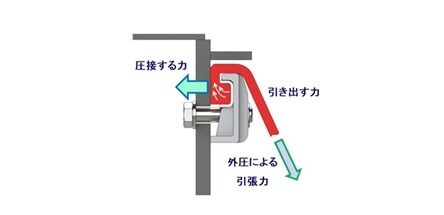

03セルフシール機構
止水ゴムに、外圧が作用し可とう部が引張を受け、引き出されようとするとき、リテーナーと主リングとの隙間にさらに圧接され、ゴムの反発力が減少しても。止水を維持する事が可能です。
