RD型
- 受注生産品
無頭管用の鋼製スリーブジョイントです

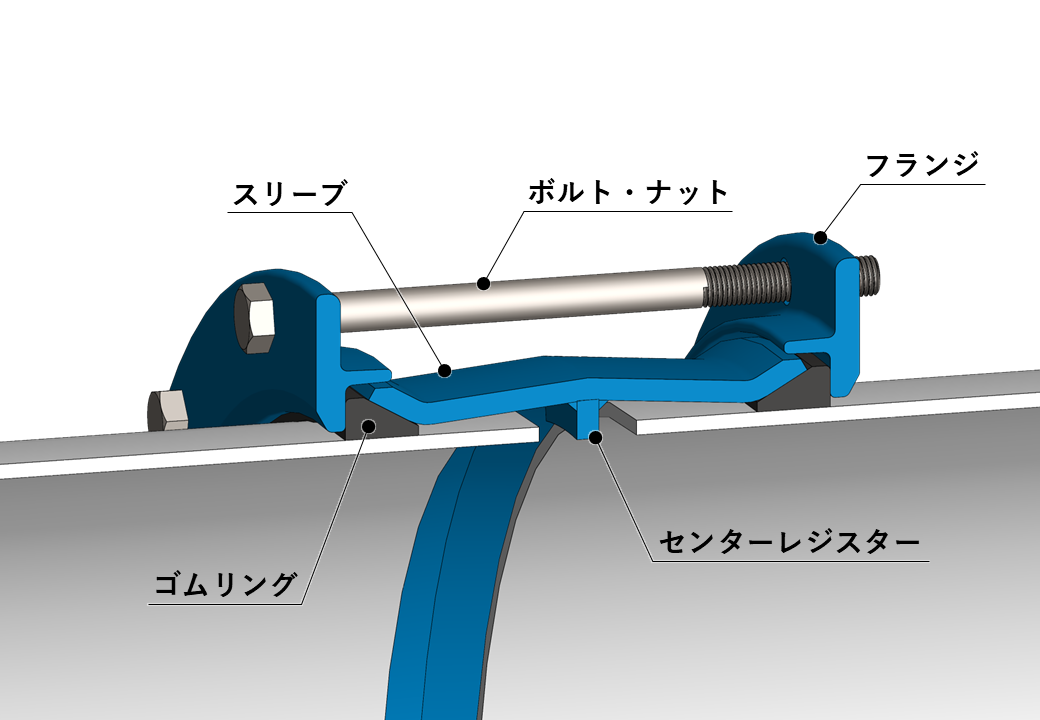

無頭管用に管をそのまま差し込んで接合できる簡易な鋼製の伸縮継手です。1個のスリーブと2個よりなるフランジ及びゴムリングと数本のボルトナットより構成されており、スリーブの両端にゴムリングを置きそれぞれを押えるようにしてフランジがこれらの外側より長いボルトで締結されております。センターレジスター付のため配管の偏りが防止されます。

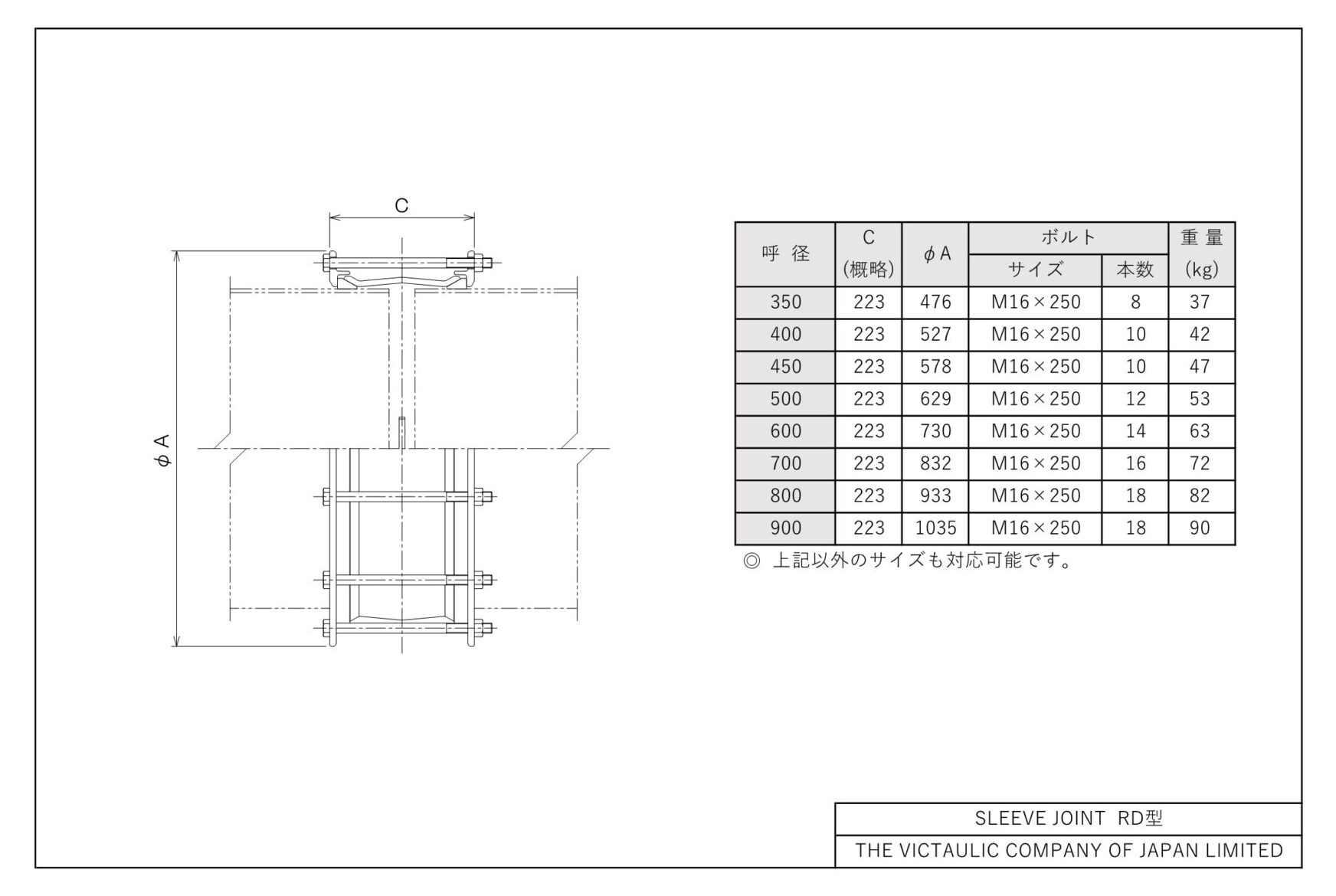

| 対応サイズ | 350A～900A |
|---|---|
| 使用圧力 | 常用圧力1.0MPa（10kgf/㎠） 試験水圧1.5MPa（15kgf/㎠） |
| 材質 | スリーブ・フランジ：SS400他 ボルト・ナット：SS400他 ゴム：SBR他 |
| 塗装 | 内外面：水道用液状エポキシ樹脂塗料 ボルト・ナット：溶融亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
必要性能 管端接続形状 常用圧力 |
