VD型
無頭管用の鋳鉄製スリーブジョイントです

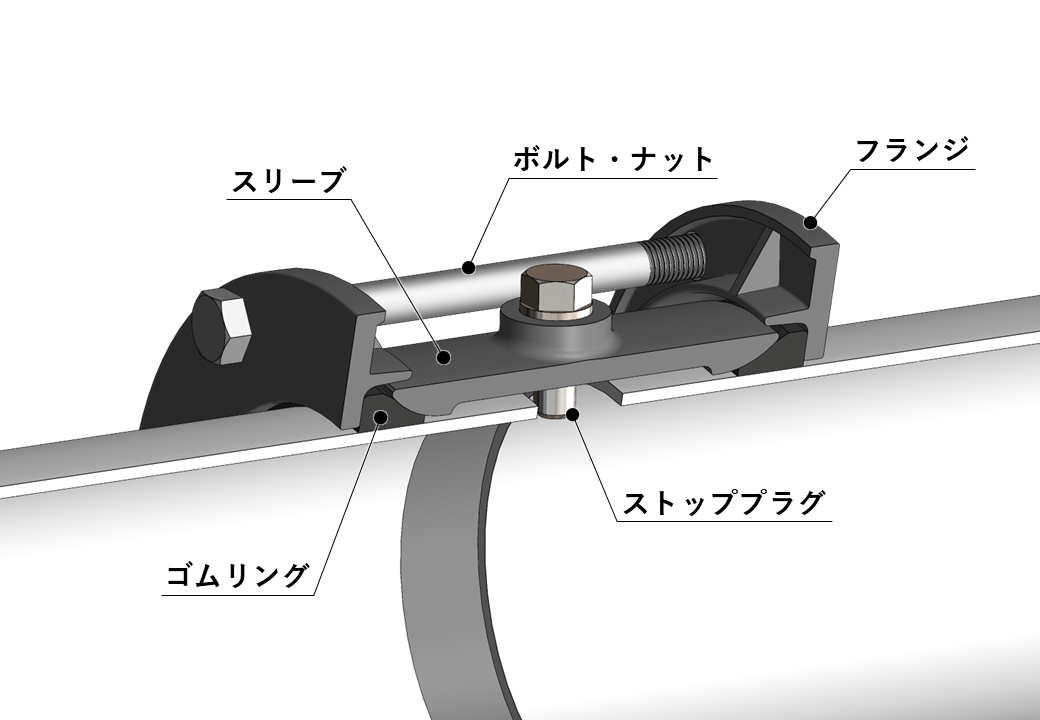

無頭管用に管をそのまま差し込んで接合できる簡易な鋳鉄製の伸縮継手です。1個のスリーブと2個よりなるフランジ及びゴムリングと数本のボルトナットより構成されており、スリーブの両端にゴムリングを置きそれぞれを押えるようにしてフランジがこれらの外側より長いボルトで締結されております。

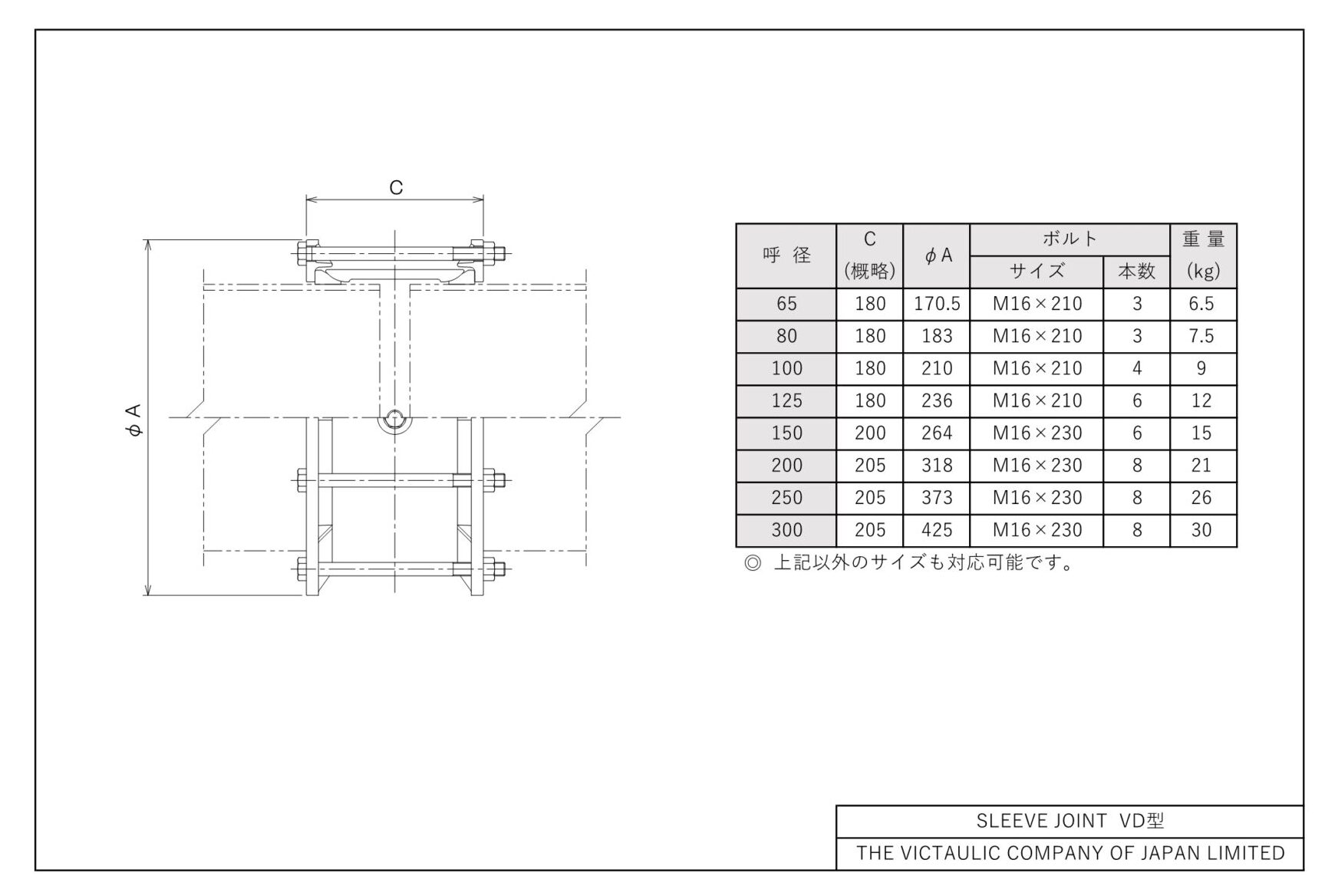

| 対応サイズ | 65A～300A |
|---|---|
| 使用圧力 | 常用圧力1.0MPa（10kgf/㎠） 試験水圧2.0MPa（20kgf/㎠） |
| 材質 | スリーブ・押輪：FCD450 ボルト・ナット：SS400他 ゴム：SBR他 |
| 塗装 | 内外面：水道用液状エポキシ樹脂塗料 ボルト・ナット：溶融亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
必要性能 管端接続形状 常用圧力 |
