FA-CB型
- 受注生産品
伸縮を吸収するフランジアダプターです

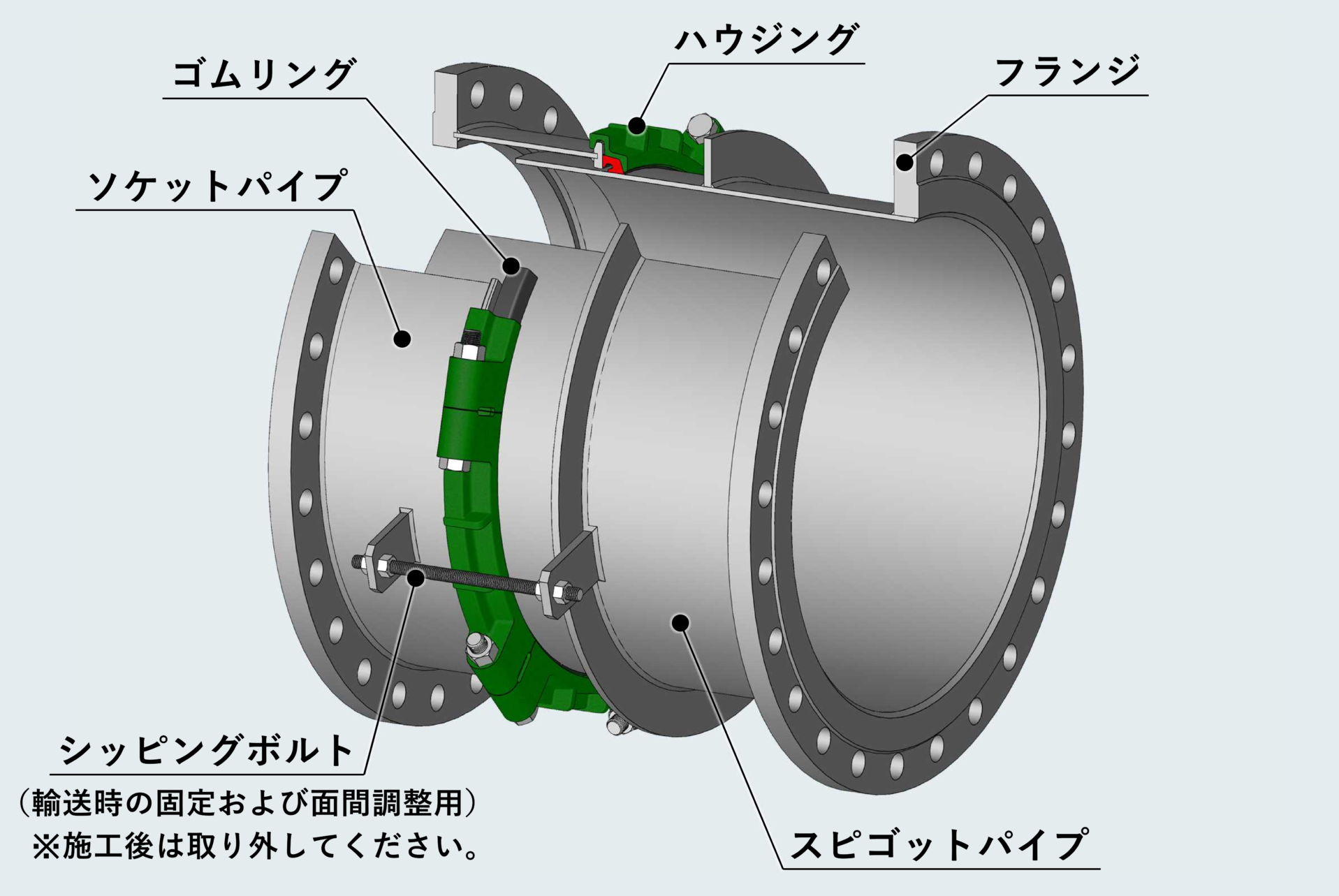

二重管形式の摺動型伸縮継手で、フランジ継手を設た本管より一廻り大きいソケットと、これに差込まれ本管に接合するスピゴットパイプとこれら2つの管の隙間をシールする特殊形状のオートマチックシール機構付ゴムリングと、これを保持するハウジングと分割されたハウジングをつなぎとめるボルトからなっています。常用圧力1MPaまで対応可能です。性能や仕様は使用条件に合わせ設計可能です。
| 対応サイズ | 80A~2400A ※その他、対応可能なサイズもございますので、ご相談ください。 |
|---|---|
| 使用圧力 | 常用圧力1.0MPa（10kgf/㎠） 試験水圧1.5MPa（15kgf/㎠） |
| 材質 | ハウジング：FCD450他 ボルト・ナット：SS400他 スピゴットパイプ・ソケットパイプ：SS400他 ゴム：SBR他 |
| 塗装 | 内外面：水道用液状エポキシ樹脂塗料 ボルト・ナット：溶融亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
使用場所 必要性能 常用圧力 |
