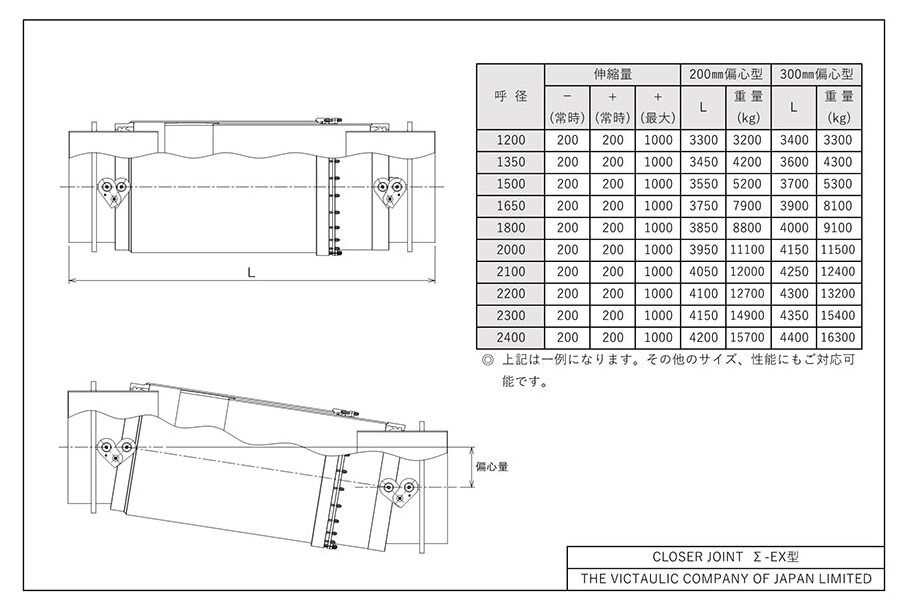

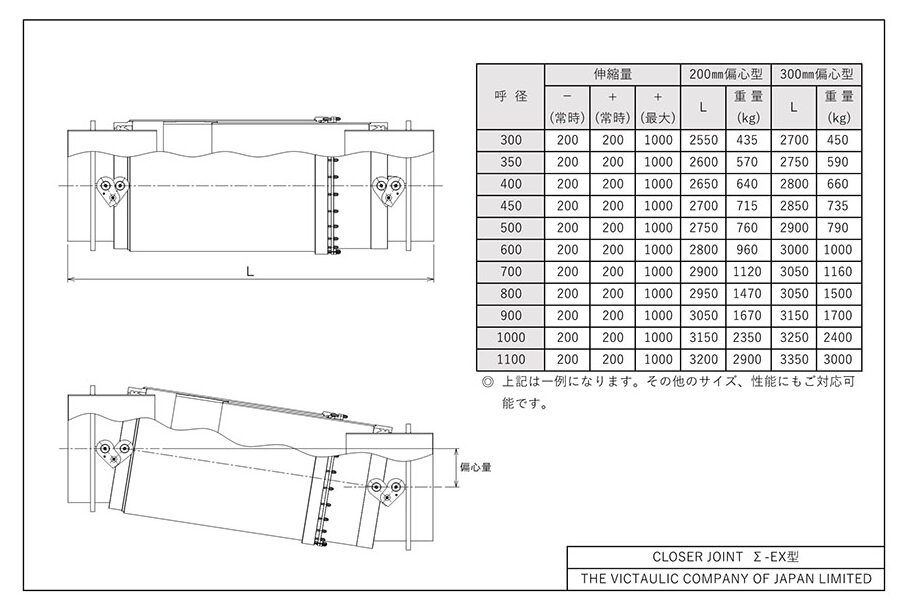

Σ-EX型
- 受注生産品
埋設配管に適した大変位型クローザージョイントです

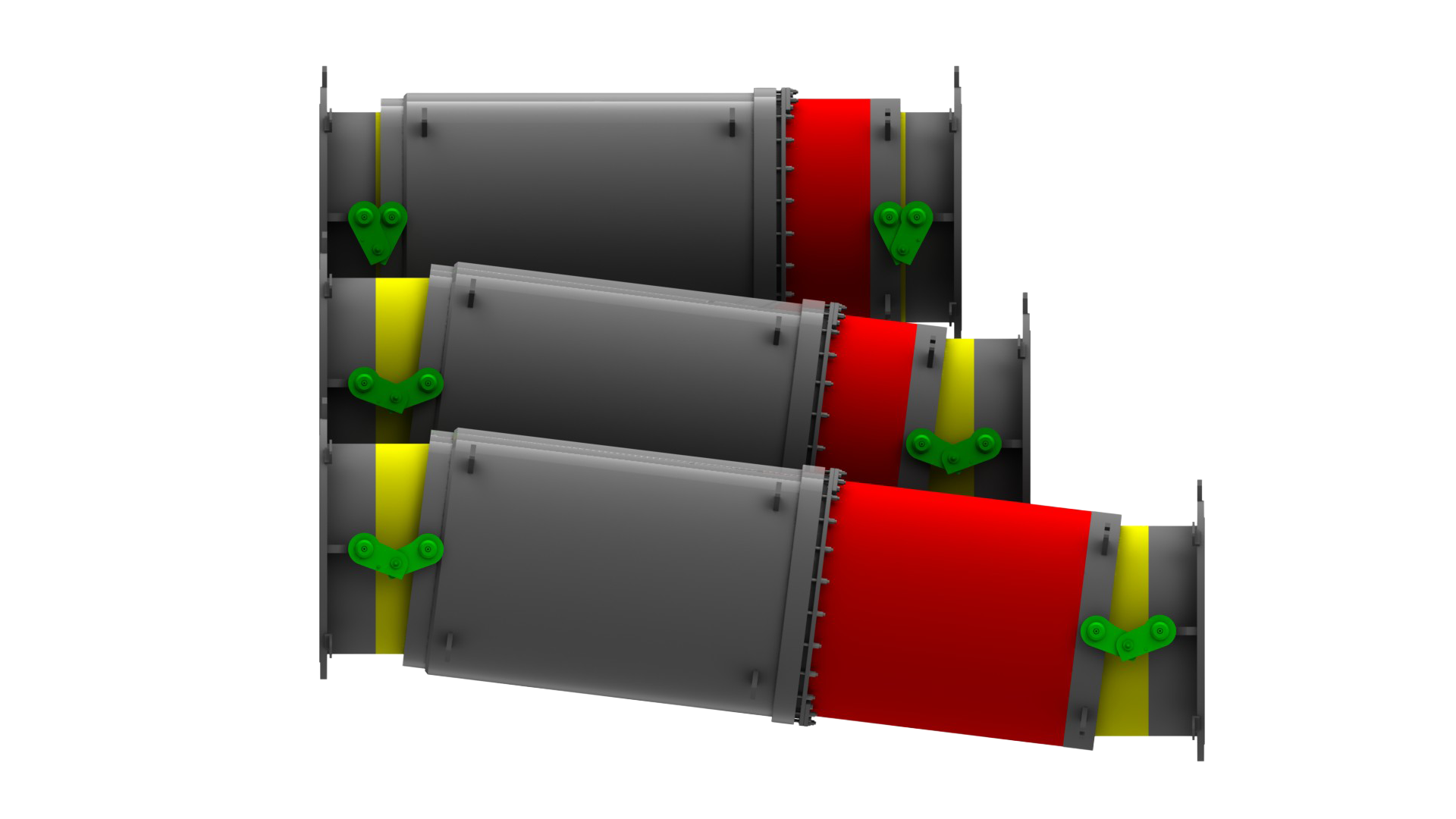

液状化対策として開発した、二重管形式の摺動型伸縮可とう継手です。本管より少し径の大きいスリーブとこれに差込まれ本管に接合するスピゴットパイプと、これら2つの管の隙間をシールする特殊形状のオートマチックシール機構付ゴムリングからなっています。構成部品が少なく埋設管路に適した製品です。従来のΣ型と比較し、５倍の伸び性能を有しています。
| 対応サイズ | 300A～2400A |
|---|---|
| 使用圧力 | 常用圧力1.0MPa（10kgf/㎠） 試験水圧1.5MPa（15kgf/㎠） |
| 材質 | スピゴットパイプ・スリーブ：SS400他 ゴム：SBR他 |
| 塗装 | 内外面：水道用液状エポキシ樹脂塗料 ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
使用場所 必要性能 常用圧力 |
