CL2-UB型
- 受注生産品
2MPa対応型CL-UB型です

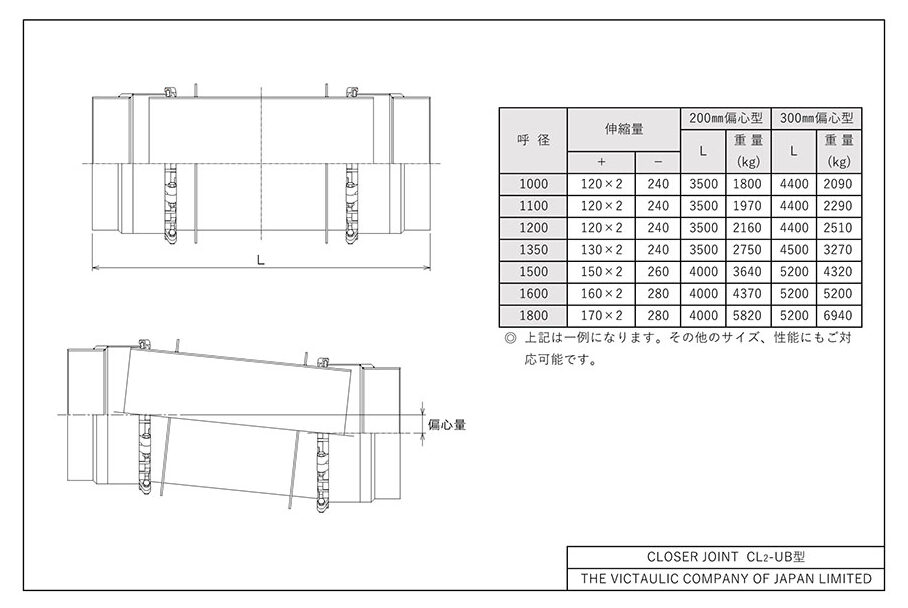

二重管形式の摺動型伸縮可とう継手で、本管より一廻り大きいスリーブとこれに差込まれ本管に接合するスピゴットパイプと、これら2つの管の隙間をシールする特殊形状のオートマチックシール機構付ゴムリング、これを保持するハウジングと、分割されたハウジングをつなぎとめるボルトからなっています。常用圧力2MPaまで対応可能です。性能や仕様は使用条件に合わせ設計可能です。大きな偏心量に対応した製品です。
2MPa対応型CL-UB型です
二重管形式の摺動型伸縮可とう継手で、本管より一廻り大きいスリーブとこれに差込まれ本管に接合するスピゴットパイプと、これら2つの管の隙間をシールする特殊形状のオートマチックシール機構付ゴムリング、これを保持するハウジングと、分割されたハウジングをつなぎとめるボルトからなっています。常用圧力2MPaまで対応可能です。性能や仕様は使用条件に合わせ設計可能です。大きな偏心量に対応した製品です。
| 対応サイズ | 80A~1800A ※その他、対応可能なサイズもございますので、ご相談ください。 |
|---|---|
| 使用圧力 | 常用圧力2.0MPa（10kgf/㎠） 試験水圧2.9MPa（30kgf/㎠） |
| 材質 | ハウジング：FCD450他 ボルト・ナット：SS400他 スピゴットパイプ・スリーブ：SS400他 ゴム：SBR他 |
| 塗装 | 内外面：水道用液状エポキシ樹脂塗料 ボルト・ナット：溶融亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
必要性能 常用圧力 |
