異径チーズ

鋳物製のグルーブ加工を施したフィッティング継手です。

グルーブ形式のフィッティング継手です。管種に合わせ３種類の塗装よりお選びいただけます。
・錆止め　・亜鉛メッキ　・ナイロンコーティング白

対応サイズ	65A×50A,80A×65A,80A×50A,100A×80A,100A×65A,100A×50A,125A×100A,125A×80A,150A×125A,150A×100A
使用圧力	常用圧力2.0MPa（20kgf/㎠）
材質	FCD450
塗装	フタル酸樹脂塗料 ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #グルーブ伸縮・撓み #なし（フィッティング）使用最大圧力 #2.0Mpa 管種 #鋼管

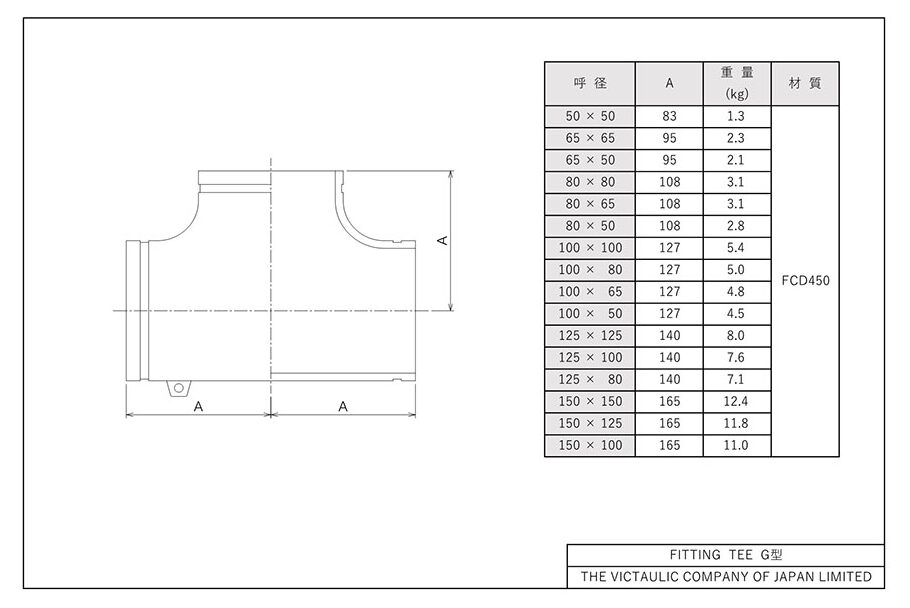

寸法表

閉じる

寸法表

閉じる

鋳物製のグルーブ加工を施したフィッティング継手です。

対応サイズ	65A×50A,80A×65A,80A×50A,100A×80A,100A×65A,100A×50A,125A×100A,125A×80A,150A×125A,150A×100A
使用圧力	常用圧力2.0MPa（20kgf/㎠）
材質	FCD450
塗装	フタル酸樹脂塗料 ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #グルーブ伸縮・撓み #なし（フィッティング）使用最大圧力 #2.0Mpa 管種 #鋼管
