- ハウジング型継手
- その他ショルダー
- ショルダー形式

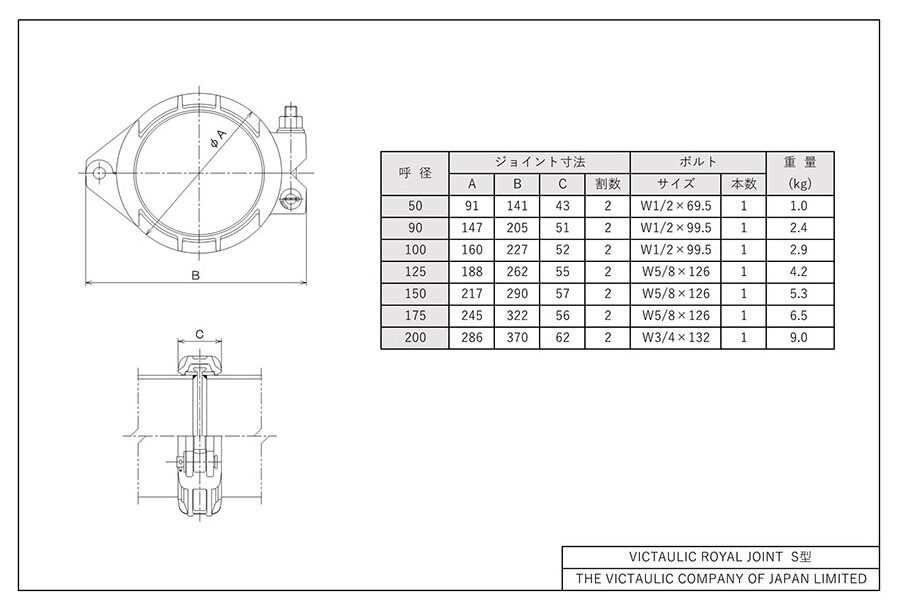

ロイヤルS型～4.0Mpa
ボルト1本で施工ができる、ショルダー形式常圧4MPa用のヴィクトリックジョイントです。
グルーブ形式の中圧用（～4MPa）ヴィクトリックジョイントです。ジョイントの片側をヒンジ形式にピン止めしたボルト1本の締め付けで組み立てられるワンタッチタイプのジョイントです。ボルトがピン止めされているため、紛失の恐れがないのと、高所での配管や頻繁に取り外しを必要とする場合等に使用していただくと便利です。
| 対応サイズ | 50A~200A |
|---|---|
| 使用圧力 | 常用圧力4.0MPa（40kgf/㎠） 試験水圧8.0MPa（80kgf/㎠） |
| 材質 | ハウジング：FCD450 ボルト・ナット：S45C他 ピン：SS400 ゴム：SBR |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 管種 |
ボルト1本で施工ができる、ショルダー形式常圧4MPa用のヴィクトリックジョイントです。
グルーブ形式の中圧用（～4MPa）ヴィクトリックジョイントです。ジョイントの片側をヒンジ形式にピン止めしたボルト1本の締め付けで組み立てられるワンタッチタイプのジョイントです。ボルトがピン止めされているため、紛失の恐れがないのと、高所での配管や頻繁に取り外しを必要とする場合等に使用していただくと便利です。
| 対応サイズ | 50A~200A |
|---|---|
| 使用圧力 | 常用圧力4.0MPa（40kgf/㎠） 試験水圧8.0MPa（80kgf/㎠） |
| 材質 | ハウジング：FCD450 ボルト・ナット：S45C他 ピン：SS400 ゴム：SBR |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 管種 |
