分岐S-1型～2.0Mpa

管の接続と分岐の2つの機能を兼ね備えた常圧2MPaに対応したショルダー形式のヴィクトリックジョイントです。

2MPa用ショルダー形式のヴィクトリックジョイントの一部に取り出し口を設け、管の接続と分岐の2つの機能を持った製品です。20mm又は25mmの管の分岐が出来ます。取り出し口はネジ接続です。

対応サイズ	50A,100A
使用圧力	常用圧力2.0MPa（20kgf/㎠）試験水圧4.0MPa（40kgf/㎠）
材質	ハウジング：FCMB310 ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #ショルダー伸縮・撓み #あり使用最大圧力 #2.0Mpa 管種 #鋼管

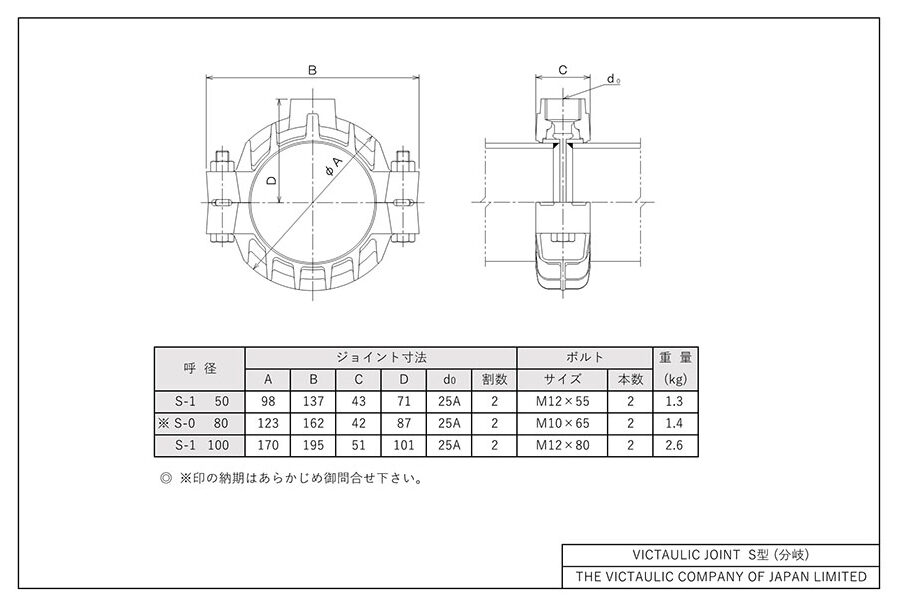

寸法表

閉じる

寸法表

管の接続と分岐の2つの機能を兼ね備えた常圧2MPaに対応したショルダー形式のヴィクトリックジョイントです。

対応サイズ	50A,100A
使用圧力	常用圧力2.0MPa（20kgf/㎠）試験水圧4.0MPa（40kgf/㎠）
材質	ハウジング：FCMB310 ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #ショルダー伸縮・撓み #あり使用最大圧力 #2.0Mpa 管種 #鋼管
