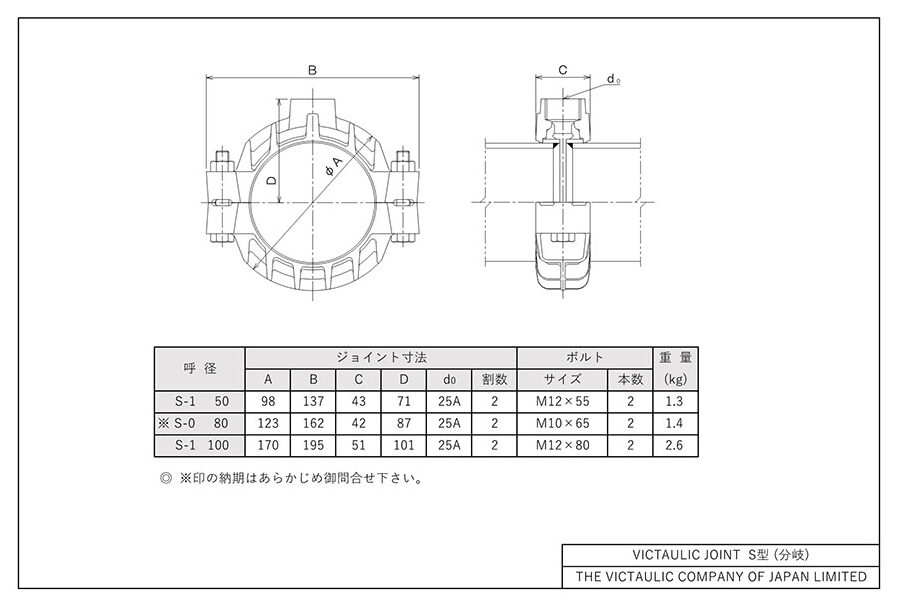

分岐S型
管の接続と分岐の2つの機能を兼ね備えたショルダー形式のヴィクトリックジョイントです。
ショルダー形式のヴィクトリックジョイントの一部に取り出し口を設け、管の接続と分岐の2つの機能を持った製品です。20mm又は25mmの管の分岐が出来ます。取り出し口はネジ接続です。
管の接続と分岐の2つの機能を兼ね備えたショルダー形式のヴィクトリックジョイントです。
ショルダー形式のヴィクトリックジョイントの一部に取り出し口を設け、管の接続と分岐の2つの機能を持った製品です。20mm又は25mmの管の分岐が出来ます。取り出し口はネジ接続です。
| 対応サイズ | S-0型80A S-1型50A.100A |
|---|---|
| 使用圧力 | S-0型 常用圧力1.0MPa（10kgf/㎠） 試験水圧2.0MPa（20kgf/㎠） S-1型 常用圧力2.0MPa（20kgf/㎠） 試験水圧4.0MPa（40kgf/㎠） |
| 材質 | ハウジング：FCMB310 ボルト・ナット：SS400他 ゴム：SBR他 |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 管種 |
