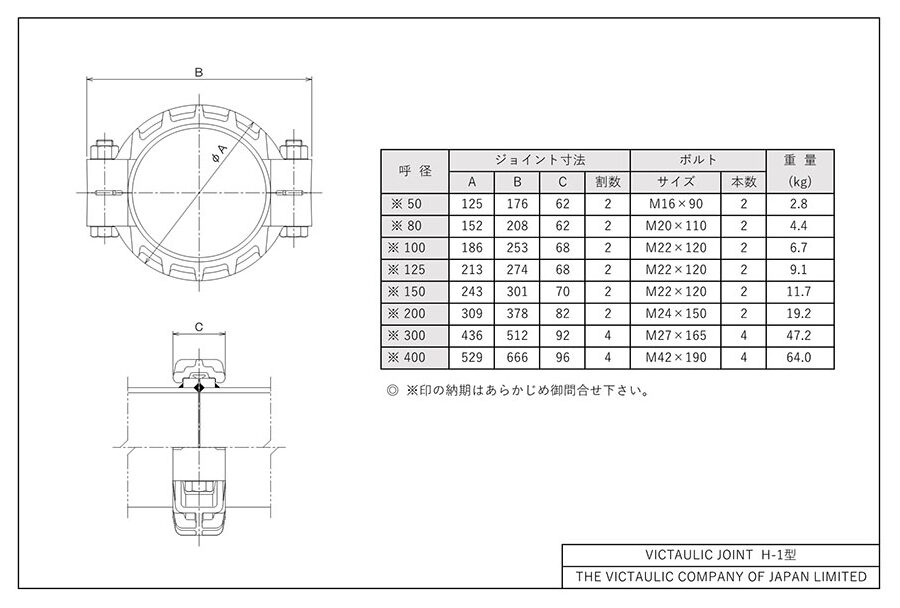

H-1型～7.0Mpa
- 受注生産品
常圧7MPaショルダー形式のヴィクトリックジョイントです。
ショルダー形式の高圧用（～7MPa）ヴィクトリックジョイントです。パイプにショルダーカラー・ショルダーネック溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
| 対応サイズ | 125A,150A,200A,300A |
|---|---|
| 使用圧力 | 常用圧力7.0MPa（70kgf/㎠） 試験水圧15.0MPa（150kgf/㎠） |
| 材質 | ハウジング：FCD450-10他 ボルト・ナット：S25C他 ゴム：SBR他 |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 |
