C-1型～1.0Mpa

常用圧力1MPaショルダー形式の鋳鉄管用ヴィクトリックジョイントです。

ショルダー形式の鋳鉄管用ヴィクトリックジョイントです。鋳鉄管をショルダー形式に成形し行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。

対応サイズ	50A～350A
使用圧力	常用圧力1.0MPa（10kgf/㎠）試験水圧1.7MPa（17.5kgf/㎠）
材質	ハウジング：FCD450-10他ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #ショルダー伸縮・撓み #あり使用最大圧力 #1.0Mpa 管種 #鋳鉄管

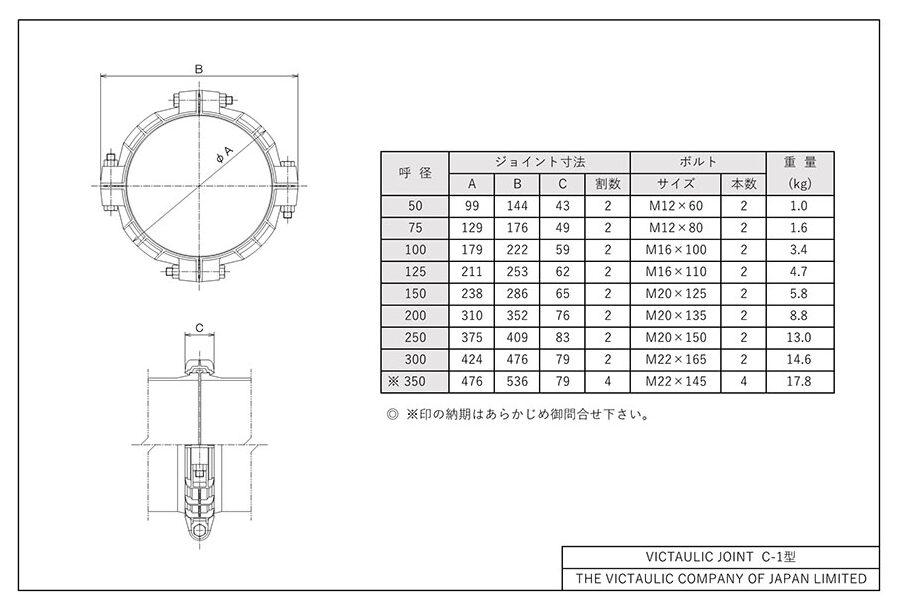

寸法表

閉じる

寸法表

常用圧力1MPaショルダー形式の鋳鉄管用ヴィクトリックジョイントです。

対応サイズ	50A～350A
使用圧力	常用圧力1.0MPa（10kgf/㎠）試験水圧1.7MPa（17.5kgf/㎠）
材質	ハウジング：FCD450-10他ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #ショルダー伸縮・撓み #あり使用最大圧力 #1.0Mpa 管種 #鋳鉄管
