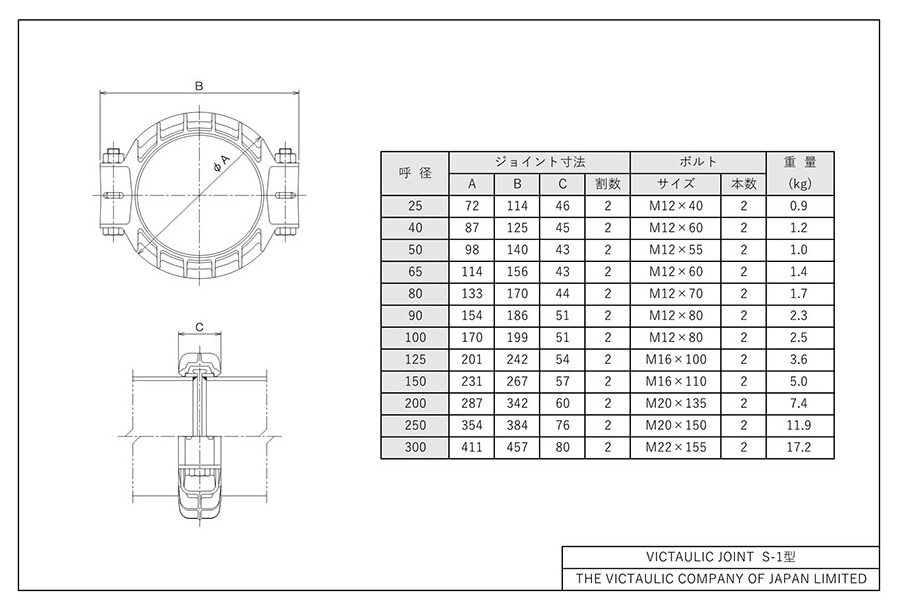

S-1型～2.0Mpa
常圧2MPaショルダー形式のヴィクトリックジョイントです。
ショルダー形式のヴィクトリックジョイントです。パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。
常圧2MPaショルダー形式のヴィクトリックジョイントです。
ショルダー形式のヴィクトリックジョイントです。パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。
| 対応サイズ | 25A～300A |
|---|---|
| 使用圧力 | 25A,40A 常用圧力2.0MPa（20kgf/㎠） 試験水圧10.3MPa（105kgf/㎠） 50A～300A 常用圧力2.0MPa（20kgf/㎠） 試験水圧4.0MPa（40kgf/㎠） |
| 材質 | ハウジング：FCD450-10他 ボルト・ナット：S25C他 ゴム：SBR他 |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 |
