NL型～2.0Mpa コーティング管用

常圧2MPaリング形式のコーティング管用ヴィクトリックジョイントです。

リング形式のヴィクトリックジョイントです。コーティング管（ナイロンコート等）専用のジョイントです。リング溶接後にライニング加工を行う、工場加工管に対応する製品です。取付け後に若干の可動性能を有しています。

対応サイズ	32A～400A
使用圧力	32A～300A 常用圧力2.0MPa（20kgf/㎠）試験水圧4.0MPa（40kgf/㎠） 350A,400A 常用圧力1.5MPa（15kgf/㎠）試験水圧2.9MPa（30kgf/㎠）
材質	ハウジング：FCD450-10他ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #リング伸縮・撓み #あり使用最大圧力 #2.0Mpa 管種 #ライニング鋼管（内外面）

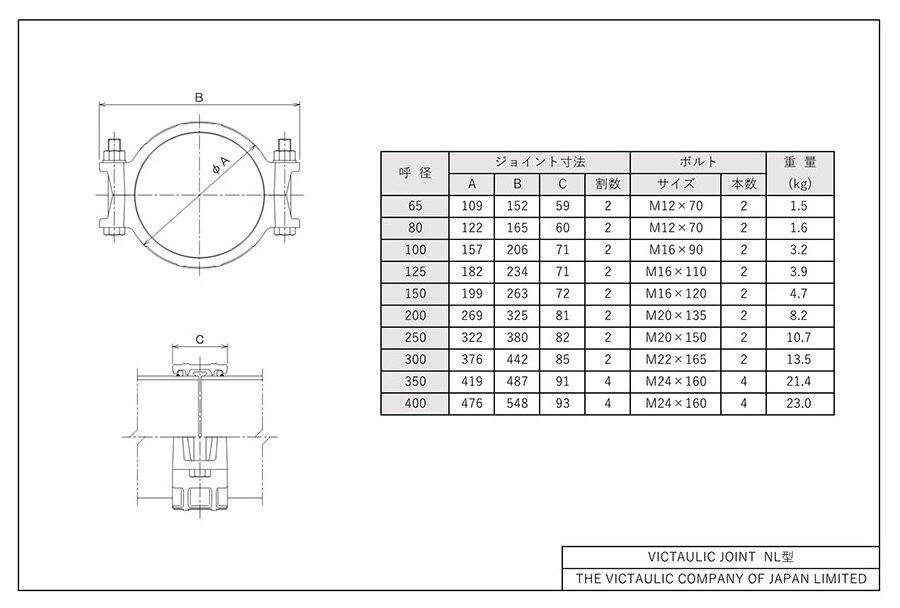

寸法表

閉じる

寸法表

常圧2MPaリング形式のコーティング管用ヴィクトリックジョイントです。

対応サイズ	32A～400A
使用圧力	32A～300A 常用圧力2.0MPa（20kgf/㎠）試験水圧4.0MPa（40kgf/㎠） 350A,400A 常用圧力1.5MPa（15kgf/㎠）試験水圧2.9MPa（30kgf/㎠）
材質	ハウジング：FCD450-10他ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #リング伸縮・撓み #あり使用最大圧力 #2.0Mpa 管種 #ライニング鋼管（内外面）
