N-1型～2.0Mpa

常圧2MPaリング形式のヴィクトリックジョイントです。

リング形式のヴィクトリックジョイントです。パイプにリング溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

対応サイズ	20A～500A
使用圧力	20A～300A 常用圧力2.0MPa（20kgf/㎠）試験水圧4.0MPa（40kgf/㎠） 350A～500A 常用圧力1.5MPa（15kgf/㎠）試験水圧3.0MPa（30kgf/㎠）
材質	ハウジング：FCD450-10他ボルト・ナット：S25C他ゴム：SBR他
塗装	ハウジング：フタル酸樹脂塗料ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。
用途	管端加工 #リング伸縮・撓み #あり使用最大圧力 #2.0Mpa 管種 #鋼管 #ステンレス鋼管 #ライニング鋼管（内面のみ）

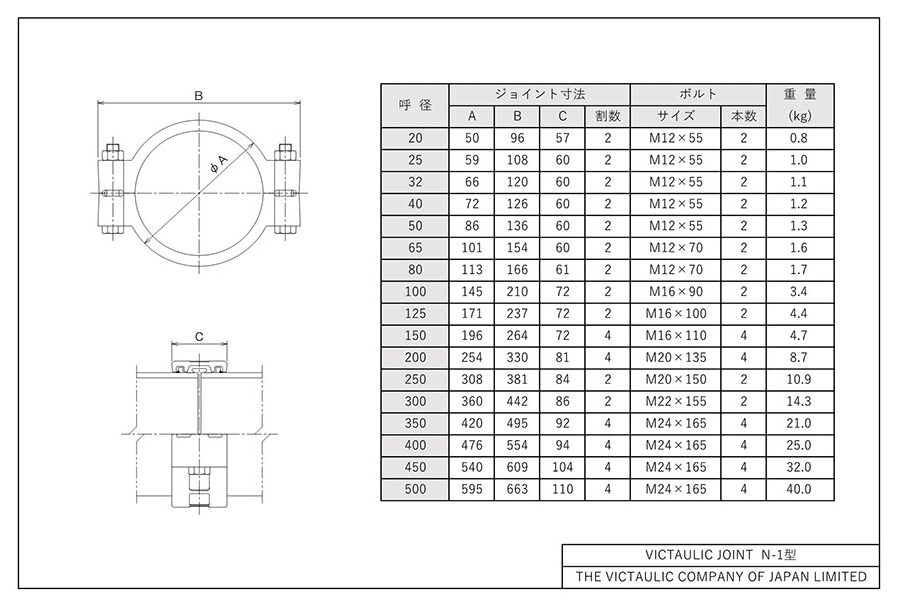

寸法表
