- ハウジング型継手
- リング形式

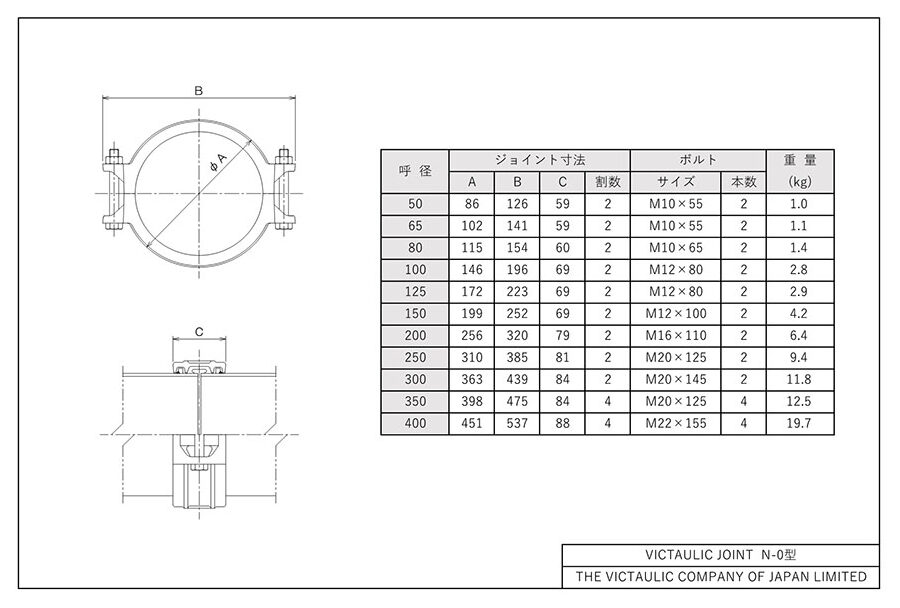

N-0型～1.0Mpa
常圧1MPaリング形式のヴィクトリックジョイントです。
リング形式のヴィクトリックジョイントです。パイプにリング溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。
常圧1MPaリング形式のヴィクトリックジョイントです。
リング形式のヴィクトリックジョイントです。パイプにリング溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。
| 対応サイズ | 50A～400A |
|---|---|
| 使用圧力 | 常用圧力1.0MPa（10kgf/㎠） 試験水圧2.0MPa（20kgf/㎠） |
| 材質 | ハウジング：FCD450-10他 ボルト・ナット：S25C他 ゴム：SBR他 |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 |
