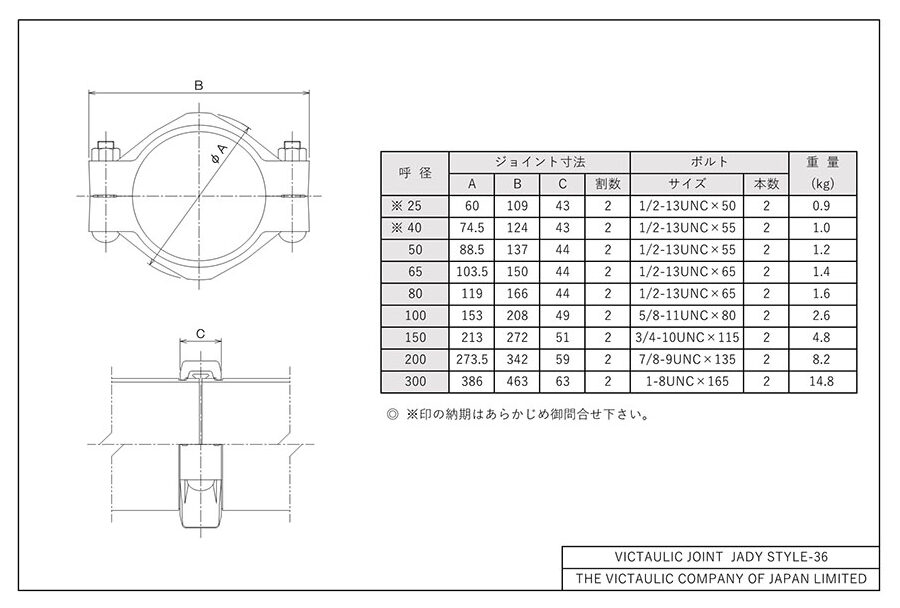

JADY STYLE36～2.0Mpa 米国規格鋼管用
- 受注生産品

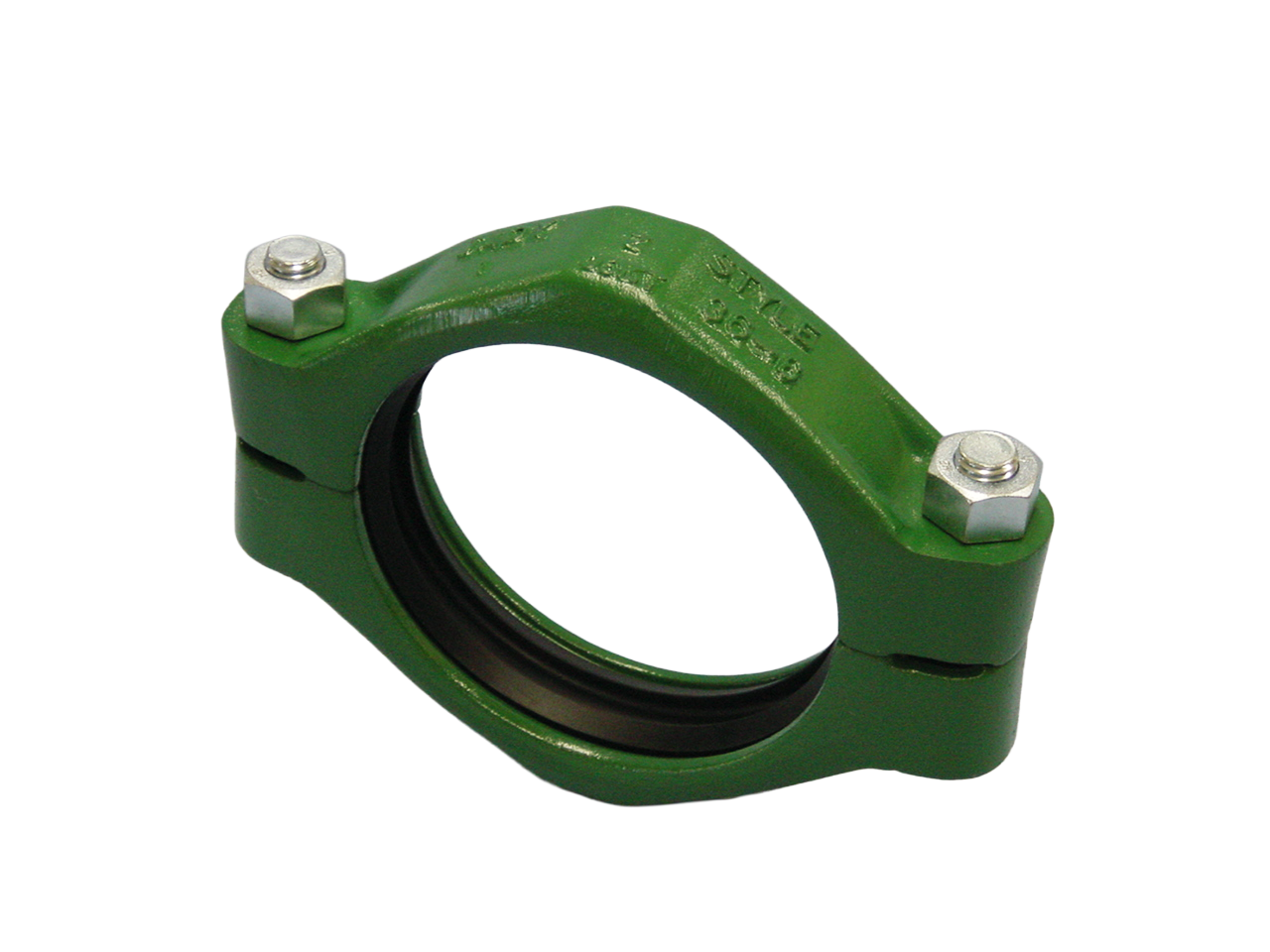

常圧2MPa用グルーブ形式のアメリカ鋼管用ヴィクトリックジョイントです。
グルーブ形式の米国規格鋼管用のヴィクトリックジョイントです。取り付け後に若干の可動性能を有しており、溝加工は切削（カットグルーブ）です。加工に火気を使用せず、安全・安価な接続方法です。
| 対応サイズ | 25A,40A,50A,65A,80A,100A,150A,200A,300A |
|---|---|
| 使用圧力 | 25A~100A 常用圧力2.0MPa（20kgf/㎠） 試験水圧6.9MPa（70kgf/㎠） 150A,200A 常用圧力2.0MPa（20kgf/㎠） 試験水圧5.5MPa（56kgf/㎠） 300A 常用圧力2.0MPa（20kgf/㎠） 試験水圧4.1MPa（42kgf/㎠） |
| 材質 | ハウジング：FCD450-10他 ボルト・ナット：S25C他 ゴム：SBR他 |
| 塗装 | ハウジング：フタル酸樹脂塗料 ボルト・ナット：電気亜鉛メッキ ※その他、対応可能な塗装もございますので、ご相談ください。 |
| 用途 |
管端加工 伸縮・撓み 使用最大圧力 管種 |
